从构造来剖析筒式永磁磁选机的设计

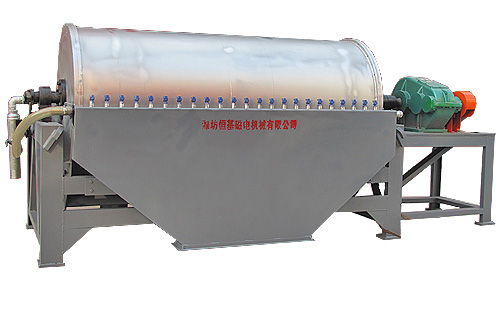

筒式永磁磁选机是一款具结构简单，运行可靠，节能性好，可根据现场及物料情况进行定制的一种磁选设备，该磁选机的优点众多，所以被广泛应用。磁系是筒式永磁磁选机的核心，磁系的高度、宽度、半径以及极数，相邻磁极的磁位差，极距，极面宽和极隙宽的比值，磁极和磁极端面的形状，以及磁极端面到其排列中心的距离等对磁场特性都有较大的影响。

筒式永磁磁选机的磁路部分采用五极磁系，每个磁极都是由铁氧体和钕铁硼永磁块粘结而成，通过螺钉穿过磁块的中心孔固定于磁导板上，磁导板经支架固定到筒体的轴上，磁系固定，筒体旋转。磁极的极性沿圆周交替排列，沿轴向极性是相同的。套在磁系外面的为不锈钢非导磁材料加工而成的滚筒，采用非导磁材料是为了避免磁力线无法透过筒体进入选分区，而跟筒体形成磁短路。槽体靠近磁系的部位也应采用非导磁材料，其余可用普通钢板或硬质塑料板。筒式永磁磁选机的设计生产从磁路特性和机械特性入手，首先要对磁极的排列方式进行研究，对基本磁路加以改进，通过均匀布置钕铁硼磁体的方式，让磁场在磁极中线处下降幅度明显减小。

通过理论计算将磁极高度确定好。在磁极间隙中间加上辅助磁极，让磁场在磁极间隙处下降幅度明显减小，进而让整个磁选机表面磁场接近均匀。恒基磁电设计的筒式永磁磁选机符合设计要求，磁场性能良好，而且节省原材料，降低了成本。
