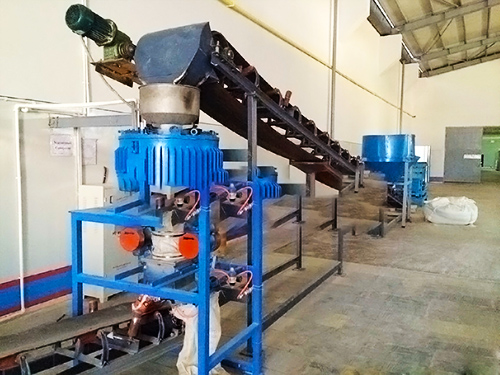

关于锂电材料磁选机的整体结构的设计说明
磁选机厂家：锂电材料磁选机整个机体的分选空间为环柱状结构，集中于槽体跟筒皮间距离35毫米的空间内，高度为340毫米。分隔板的主要作用是防止磁性产品跟非磁性产品混杂，此外因分选区域的内筒在运转过程中持续旋转，分隔板的中间专门为筒体旋转留下了小口，两侧留着坡度以防出现堆积。
1、给矿槽：为了使给矿持续均匀，结合考虑设备的整体结构，给矿槽设计上部是30mm×35mm的缓冲区域，中间做60度的斜坡来减小矿浆的流动速度。下端设计为柱状，宽度约为10毫米，直接接触介质，让矿浆进入分选区域后即与高场强的磁场接触，提高选别的效率。整个给矿槽和筒体连接成一个整体，包角60度，满足了整个设备运转的需要。
2、卸矿装置：浓度适中的矿浆在给入给矿槽后，非磁性颗粒通过介质棒间的空隙进到尾矿区，从尾矿槽排出，而弱磁性颗粒则被具有高感应磁场强度的介质棒所吸引，随着筒体的转动进到无磁区。在介质迅速退磁之后，弱磁性颗粒（精矿）通过介质棒之间的空隙下落，因筒体不停旋转，为防止精矿被携带到尾矿区，设计了卸矿装置来加速卸矿。伸出的三个水管接压力水泵，整个弯管包角140度，下方紧密排列直径2毫米的微孔，设备运转时呈喷射状，能够加速精矿的卸矿。
3、变频装置的选择与介绍：筒体的转速是锂电材料磁选机选别过程中的重要影响因素，为满足后续条件试验，硬要选用可调节滚筒转速的设备。传动电机选择型号为YVP2-100L2-4的异步三相电动机，电压380V，功率3kW，频率50Hz。为满足筒体转速可调节的要求，通过变频器进行调节，型号为E380-4T0037。操作过程中，应在设备运转之前先将变频装置开启，并且根据试验需要调节出相应的频率。
