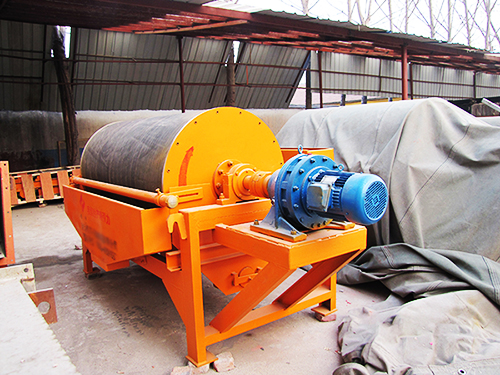

筒式永磁磁选机的结构原来是这样

筒式永磁磁选机是一款具有结构简单，可靠性高，节电效果好，能根据现场及物料需求进行定制的磁选设备，该机型优点众多，所以得到广泛应用。磁系是筒式永磁磁选机的核心部分，磁系的高度、宽度、半径以及极数，临近磁极的磁位差，极距，极面宽度和极隙宽的比值，磁极跟磁极端面的形状，以及磁极端面到所排列中心的距离等对磁场特性都有一定的影响。

筒式永磁磁选机的结构是这样的。磁路采用了五极磁系，各磁极都是由铁氧体跟钕铁硼永磁块粘结而成，通过螺钉穿过磁块的中心孔固定到磁导板上，磁导板通过支架固定于筒体轴上，磁系是固定的，筒体能够旋转。磁极的极性沿圆周交替排列，沿轴向极性相同。磁系外面套有不锈钢非导磁材料制成的滚筒，使用非导磁材料是目的是避免磁力线无法透过筒体进入选分区，而跟筒体形成磁短路。槽体接近磁系的位置也应选用非导磁材料，其余采用普通钢板或硬质塑料板。筒式永磁磁选机的设计生产主要从磁路的特性跟机械特性入手，首先对磁极的排列方式进行设计，对基本的磁路加以改进，采用均匀布置的钕铁硼磁体方式，让磁场在磁极中线位置下降幅度明显减小。通过理论计算确定磁极的高度。在磁极的间隙中加入辅助磁极，让磁场在磁极间隙位置下降幅度显著减小，进而让整个磁选机的表面磁场几近均匀。
