采用通轴传动需要筒式磁选机部件符合哪几点

筒式磁选机的传动结构通常有两种，一种为通轴传动，另一种为半轴传动。当磁选机磁鼓直径超过750mm时，半轴连接传动的筒式磁选机磁头轴套连接螺栓可能松动甚至断裂。因此，当永磁鼓式干式磁选机的磁鼓直径超过750mm时，通常采用穿轴传动结构。

筒式磁选机采用穿轴传动方式，对圆筒、联轴器、空心轴套，滑动轴承和其他部件。任何部件的摆动或跳动都会直接导致减速电机的摆动和跳动。对于联轴节、空心轴套等小零件，在车床精车时可保证同轴度等形位公差的工艺要求。然而，对于尺寸较大的圆筒，为了消除两端圆筒法兰的不均匀性和不垂直性，应考虑加工难度和加工精度。

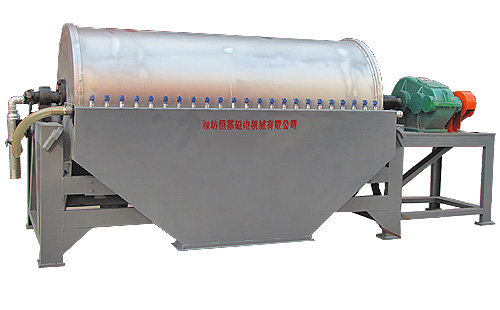

筒式磁选机的圆筒是一个大型薄壁焊件。以ctb-1545半逆流鼓式磁选机为例，其圆筒由三块6mm厚的矩形不锈钢板分别轧制成圆筒形，然后整体成型，制成直径1500mm、长度4500mm的大直径圆筒。在加工过程中，对筒式磁选机筒体两端法兰的同轴度、径向圆跳动、端面圆跳动等形位公差有非常严格的要求。
