筒式磁选机采用通轴传动需部件满足哪几点

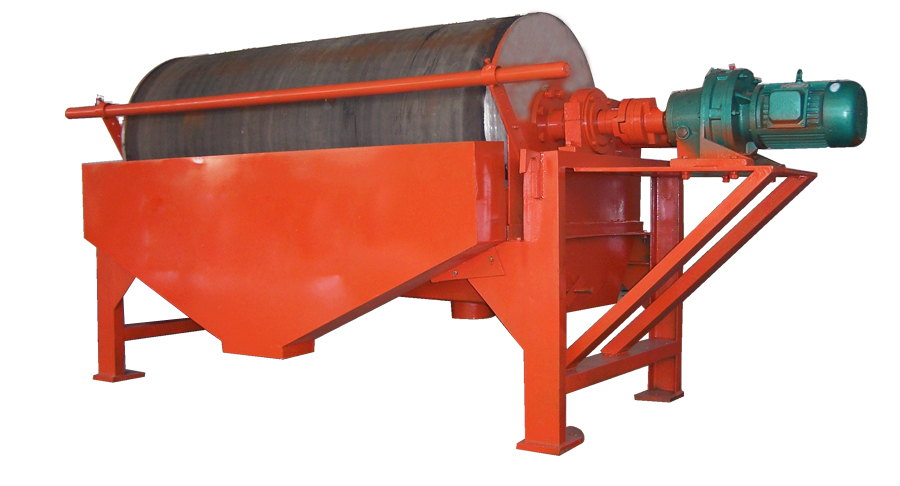

筒式磁选机的传动结构一般有两种，一种为通轴传动，还有一种为半轴传动。当磁选机磁滚筒直径大于750mm时，半轴连接传动的筒式磁选机磁头轴套连接螺栓可能松动甚至断裂。因此，筒式磁选机的磁鼓直径大于750mm时，通常采用穿轴传动结构。

筒式磁选机采用穿轴传动方式，对圆筒、联轴器、空心轴套，滑动轴承和其他部件。任何部件的摆动或跳动都会直接导致减速电机的摆动和跳动。对于联轴节、空心轴套等小零件，在车床精车时可保证同轴度等形位公差的工艺要求。然而，对于尺寸较大的圆筒，为了消除两端圆筒法兰的不均匀性跟不垂直性，需要考虑加工难度和加工精度。

筒式磁选机的滚筒是一个大型薄壁焊件。以ctb-1545半逆流磁选机为例，其圆筒由三块6mm厚的矩形不锈钢板分别轧制成圆筒，之后整体成型，制成直径1500mm、长度4500mm的大直径滚筒。在加工过程中，对筒式磁选机筒体两端法兰的同轴度、径向圆跳动、端面圆跳动等形位公差有极为严格的要求。
