永磁筒式磁选机在结构设计上费了多大功夫

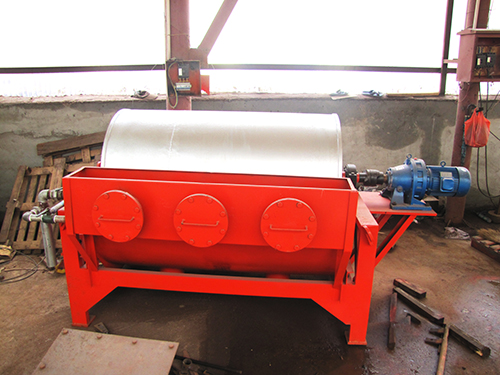

永磁筒式磁选机是一种结构比较复杂的磁选设备。装置的核心部件主要包括滚筒、滚筒、刷辊、磁系、罐体和传动部分六个部分。

钢板轧制焊接成厚度为2—3毫米的圆柱体。端盖为铸铝件或工件，用不锈钢螺钉与滚筒连接。电动机通过减速机或与无级调速电动机直接传动滚筒、磁辊、刷辊旋转。磁系统是一个开放式的磁系统，安装在鼓内，暴露在全磁环境中。磁块通过不锈钢螺栓安装在磁轭底板上。轭轴从滚筒上伸出，轴端用曲柄臂固定。磁系的偏转角可通过拉动曲柄臂来调节。适当调整后，可用拉杆固定。滚筒工作区采用不锈钢板制造，机架等部件采用普通钢焊接而成。
