矿用湿式磁选机采用的通轴传统结构是怎样的

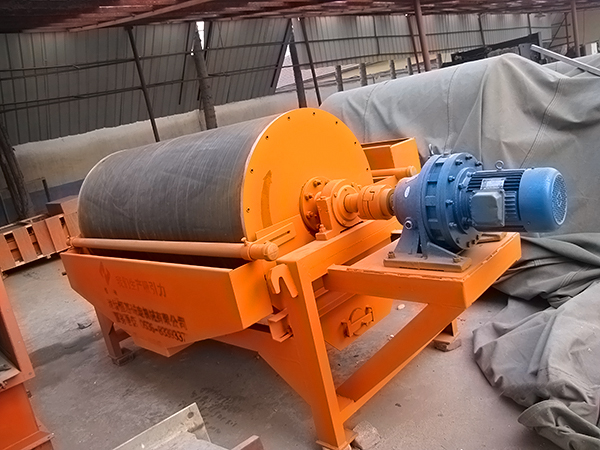

矿用湿式磁选机的传动结构主要有通轴式和半轴式两种：当磁选机筒体直径大于750mm时，传动磁选机半轴的头部轴套连接螺栓易松动，甚至打破。因此，当气缸直径达到750mm以上时，一般采用通轴传动的传动结构。什么是通轴传动结构？筒体仍用铸铝端盖密封，端盖中心仍有球面滚动轴承，使轴承安装在通轴上，通轴一端支承在传动套的中心球面滚动轴承上。承受磁系的全部重量，解决了连接螺栓不承受磁系重量的问题，形成拉应力，避免螺栓失效。

矿用湿式磁选机采用的通轴传动方式，对筒体、联轴器、空心衬套、滑动轴承等部件有更严格的要求。任何一个部件的摆动或跳动都会直接引起减速电机的摆动和跳动。对于联轴器、空心轴套等小零件，在车床精加工过程中可以保证同轴度等形位公差的技术要求，但对于结构尺寸巨大的圆柱体，则要消除两端的圆。如果气缸法兰的不平行度和不垂直度，就要考虑到加工难度和加工精度。
